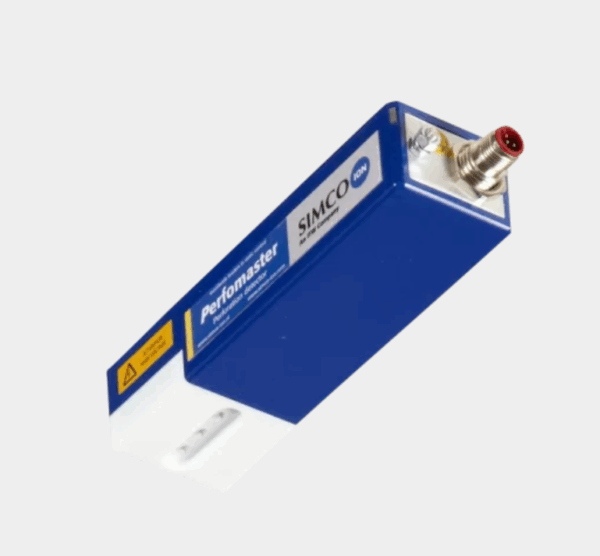

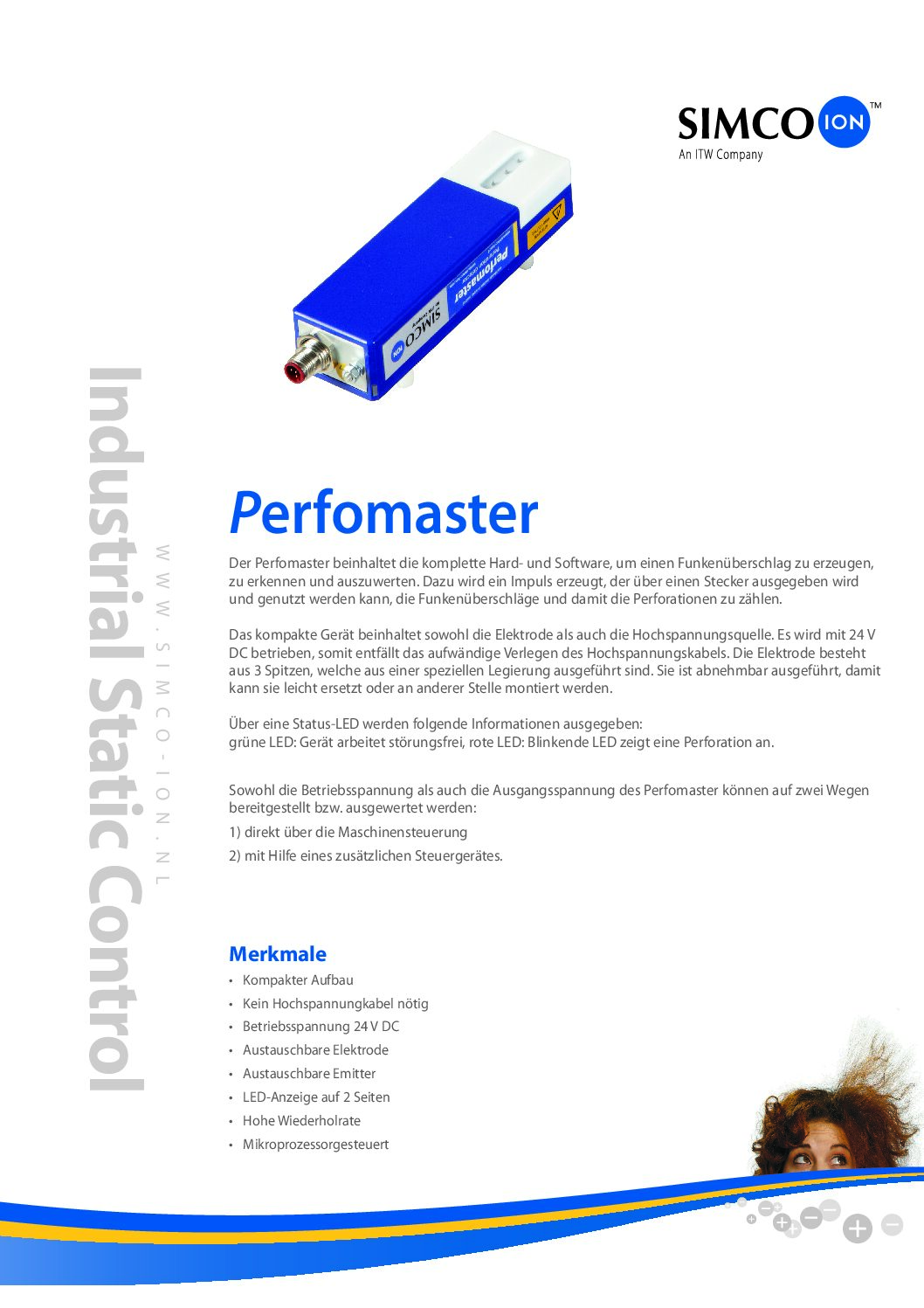

Beschreibung
Der Perfomaster bietet die Hard- und Software, um einen kontrollierten Funkenüberschlag zu erzeugen, diesen zu erkennen und auszuwerten, um ein Impulssignal zu erzeugen. Das Impulssignal steht am Ausgangsstecker zur Verfügung und kann zum Zählen der detektierten Funkenüberschläge und damit der Perforationen verwendet werden.

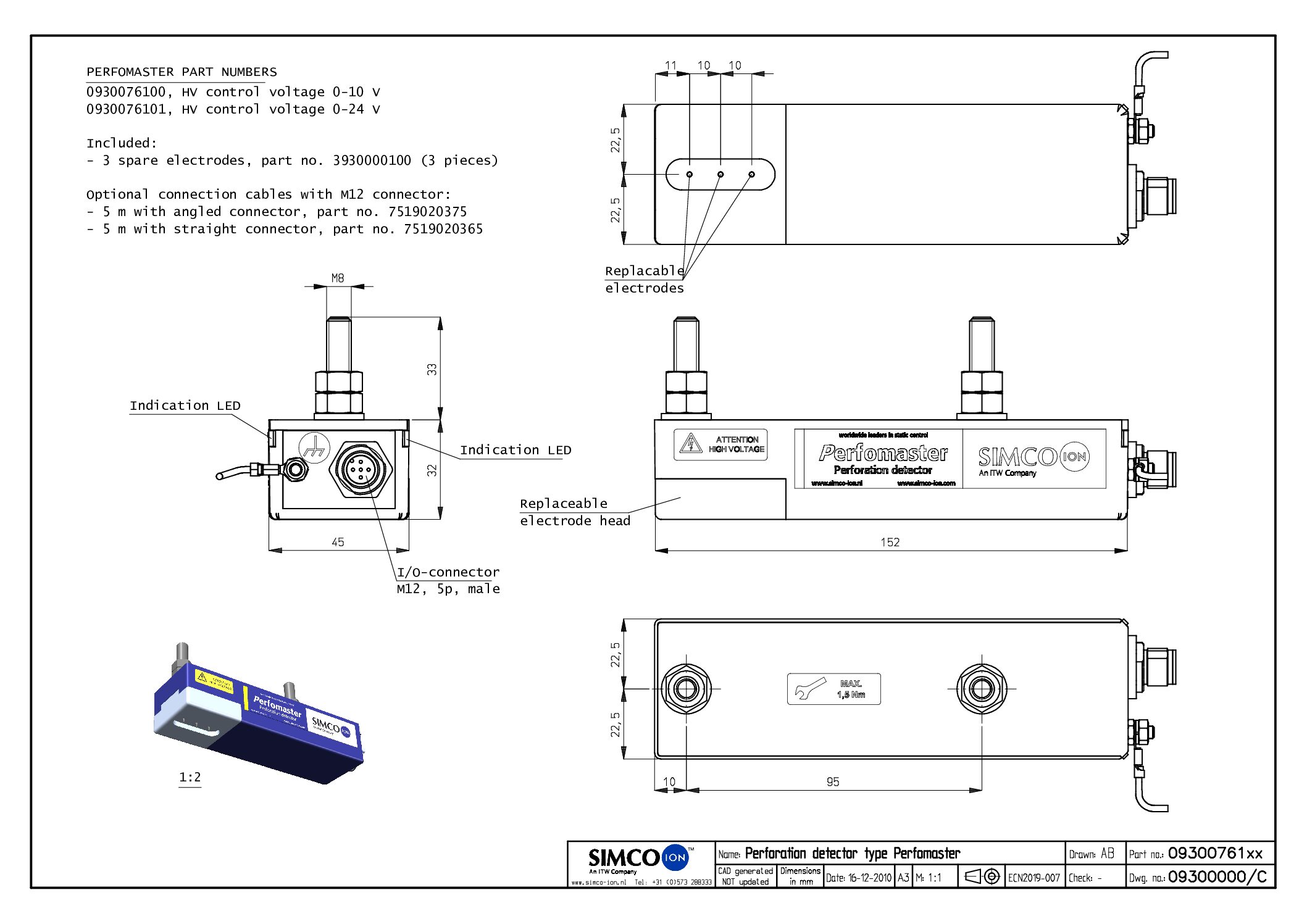

Die miniaturisierte Bauweise des Perfomasters enthält sowohl die Elektrode als auch die Hochspannungsquelle. Er wird mit 24V DC versorgt, so dass kein Hochspannungskabel erforderlich ist. Die Elektroden sind standardmäßig mit drei Emittern aus einer Speziallegierung ausgestattet und können zum Austausch oder zur Fernplatzierung abgenommen werden.
Eine Statusanzeige-LED liefert direkte Systeminformationen über den Perfomaster.
- Eine grüne LED signalisiert, dass der Betrieb in Ordnung ist.
- Eine intermittierende rote LED signalisiert eine erkannte Perforation.
Die Versorgungsspannung und die Ausgangsspannung für den Perfomaster können auf zwei Arten eingestellt werden:
- direkt von der Maschine aus, z.B. über eine SPS
- mit zusätzlichem externem Control-Kit
Technische Daten
-
-
Gehäusematerial: ABS/PTFE
-
Kabel: Niederspannungskabel, Standard M12-Stecker
-
Betriebsspannung: 24 V DC, <0,5 A
-
Material der Emitter: Speziallegierung
-
Maximale Erfassungsfrequenz: 25 Hz
-
LED-Anzeige: Mehrfarbige LED: -Grün, Signal “Betrieb OK“– Rot, Signal Perforation erkannt
-
Signalausgang: Optokoppler
-
Steuerspannung: 0-10 V of 0-24 V
-
Umgebungstemperatur: 0 – 55°C
-
Betriebsumgebung: Industriell
-
Schutzart: IP54
-
ANGEBOT AUF ANFRAGE
